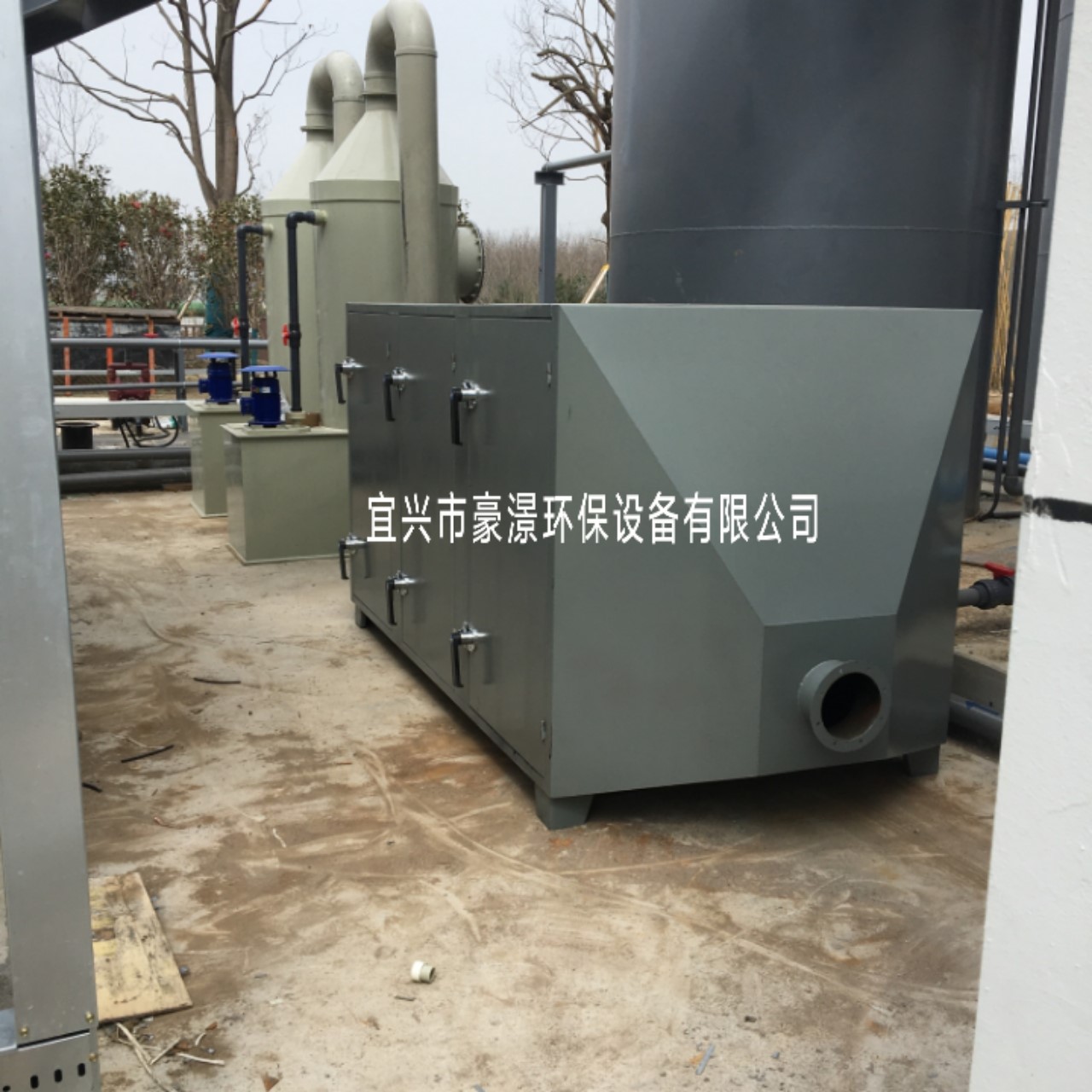

活性炭吸附塔又可称为活性炭吸附箱吸附器，活性炭吸附过滤器，活性炭吸附箱。HT系列|活性炭吸附过滤器（塔、箱）是我公司研制生产的种废气过滤吸附异味的环保设备产品，活性炭吸附塔塔体可用不锈钢、碳钢、PP板等材质制作。活性炭吸附塔具有吸附效率、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于 电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等有机废气处理，其中喷漆废气处理的净化应用比较为广泛。
活性炭吸附塔-计算书活性炭吸附塔
1、设计风量：Q＝20000m3/h＝5.56m3/s。
2、参数设计要求：
①管道风速：V1＝10~20m/s，
②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s，
③过滤风速：V3＝0.2~0.6m/s，
④过滤停留时间：T1＝0.2~2s，
⑤碳层厚度：h＝0.2~0.5m，
⑥碳层间距：0.3~0.5m。
活性炭颗粒性质：
平均直径dp =0.003m，表观密度ρs =670kg/，堆积密度ρB =470 kg/
孔隙率0.5~0.75，取0.75
活性炭吸附塔广泛用于家具木业、化工涂料、金属表面处理等产生有机废气及异味的场所。活性炭吸附塔的工作原理是：采用吸附活性炭作为吸附媒介，有机废气通过吸附活性炭层时进行过滤吸附，从而达到净化废气的目的。目前，现有的活性炭吸附塔，其吸附活性炭层般为平板形，过滤面积小，净化效率不，而且吸附活性炭层容易失效，降低了活性炭吸附塔的使用寿命。
3、（1）管道直径d取0.8m，则管道截面积A1=0.50m2
则管道流速V1=5.56÷0.50=11.12m/s，满足设计要求。
（2）取炭体宽度B=2.2m，塔体度H=2.5m，
则空塔风速V2=5.56÷2.2÷2.5=1.01m/s，满足设计要求。
（3）炭层长度L1取4.3m，2层炭体，
则过滤风速V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s，满足设计要求。
（4）取炭层厚度为0.35m，炭层间距取0.5m，
则过滤停留时间T1=0.35÷0.392=0.89s，满足设计要求。
（5）塔体进出口与炭层距离取0.1m，则塔体主体长度L’=4.3+0.2=4.5m
两端缩口长L”===0.73m
则塔体长度L=4.5+0.73×2=5.96m
4、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m
