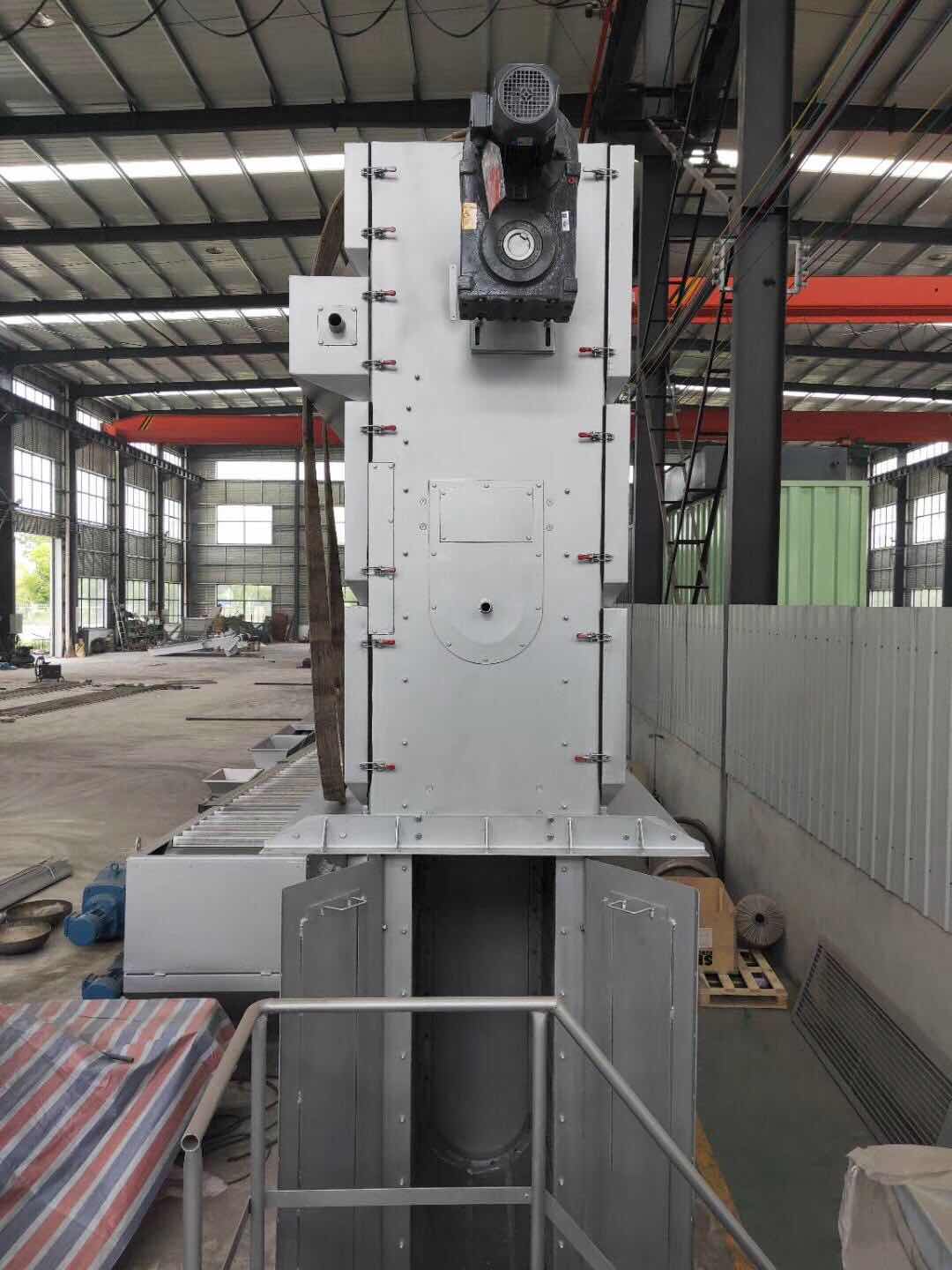

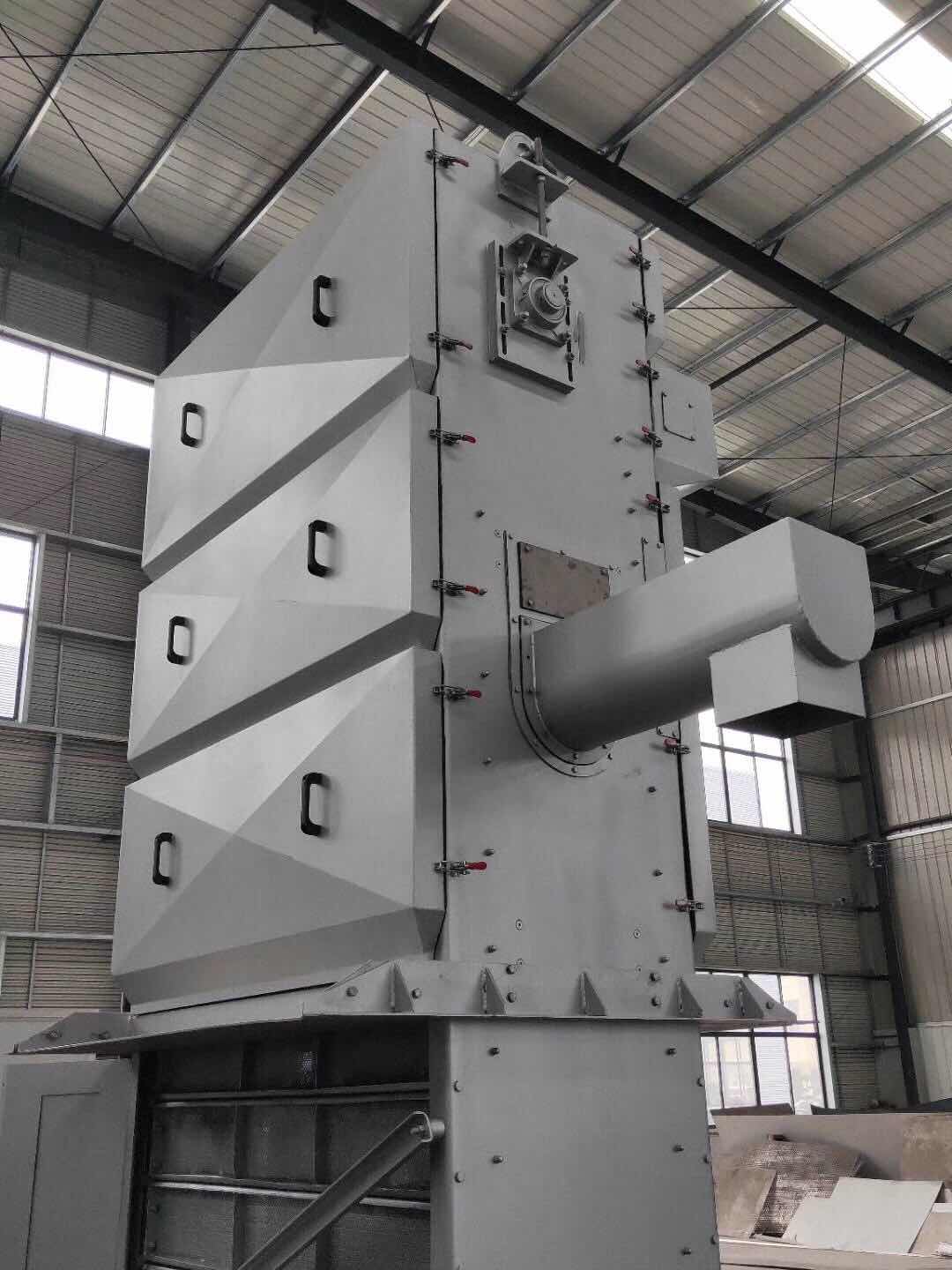

内进流式网板细格栅

产品描述:HJNJ内进流网板精细格栅,转鼓格栅内进流网板格栅的结构原理及用途分析 用途CF内进流网板细格栅适用于固液分离工艺中,可广泛应用于市政污水如新建、改造、水质升级、技术改造、更新换代的污水处理厂的预处理工艺和再生水深度处理工艺;工业

详细介绍:

HJNJ内进流网板精细格栅,转鼓格栅

内进流网板格栅的结构原理及用途分析




用途

CF内进流网板细格栅适用于固液分离工艺中,可广泛应用于市政污水如新建、改造、水质升级、技术改造、更新换代的污水处理厂的预处理工艺和再生水深度处理工艺;工业污水如纺织、造纸等工艺及之涞水预处理工艺。




结构原理

CF自进流网板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。

减速电机驱动链轮转动,链轮带动网板连续回转;污水从进水口进入格栅,经网板过滤,滤后水流向网板外侧,污物被截留在同板内表面,随着网板连续回转带至顶部;反冲洗系统冲洗洗板外侧,在冲洗水作用下污物被冲洗到收渣槽,并随着冲洗水一起流出排污口。

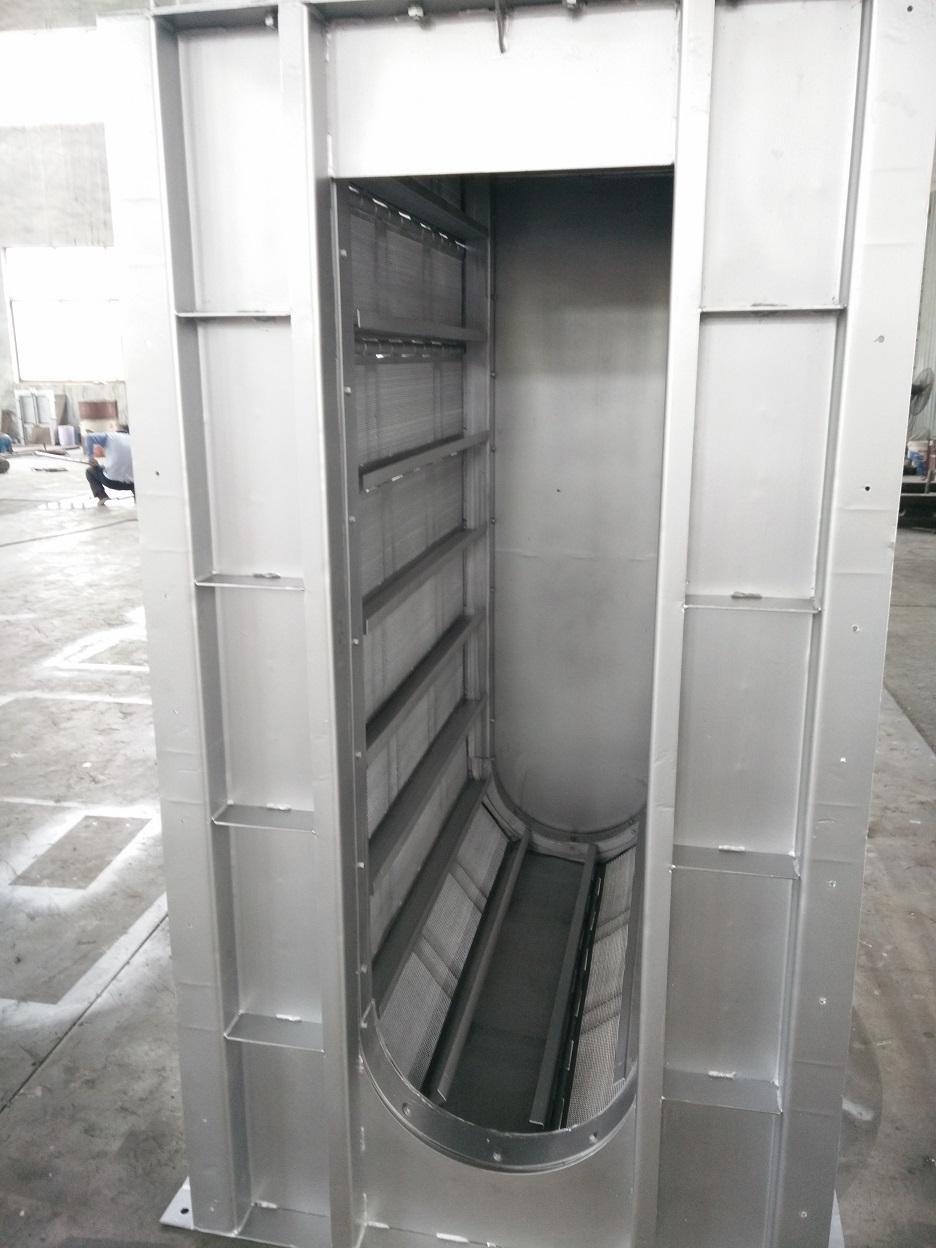

1.机架部分

主体材料选用的是304。

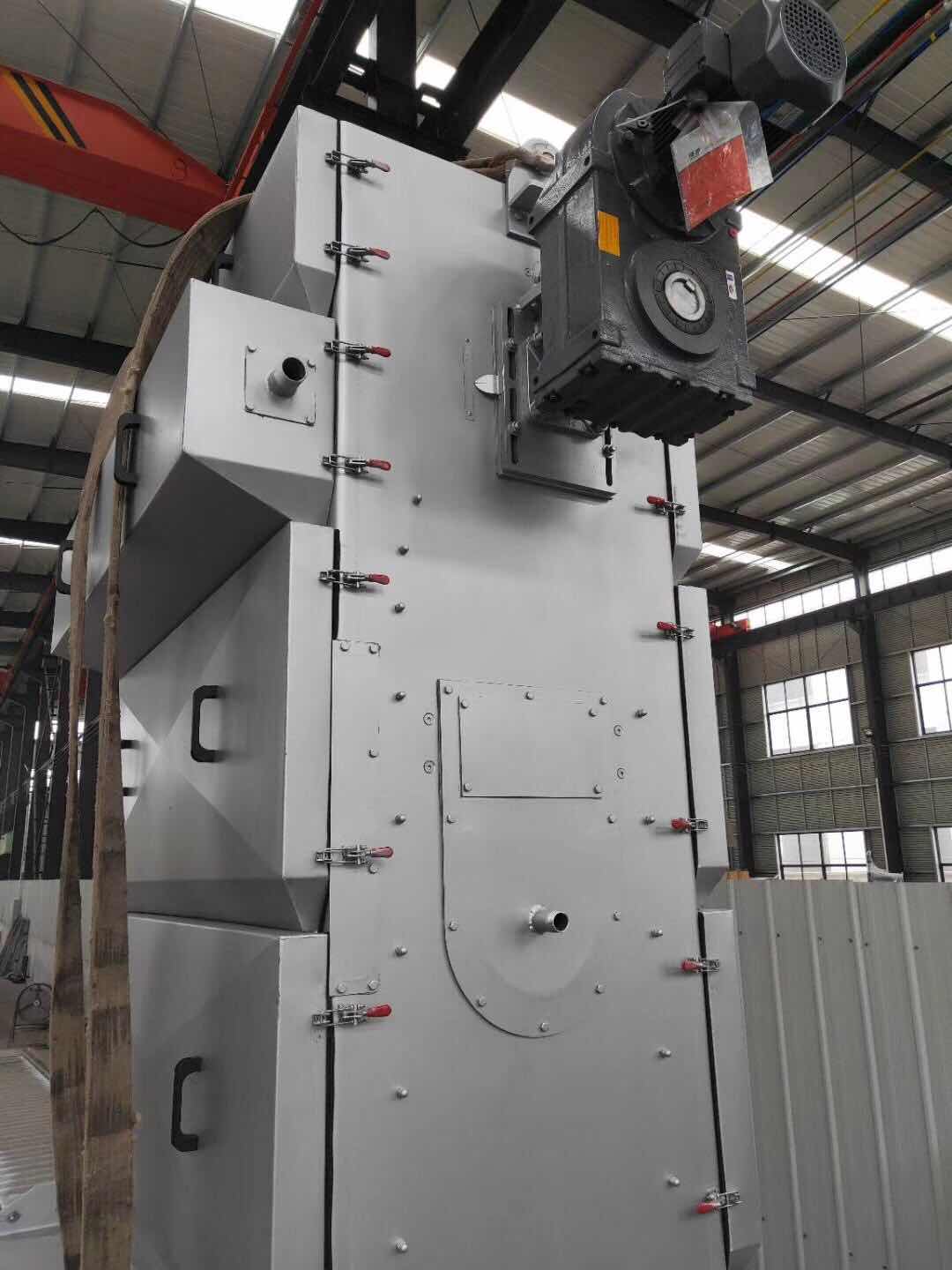

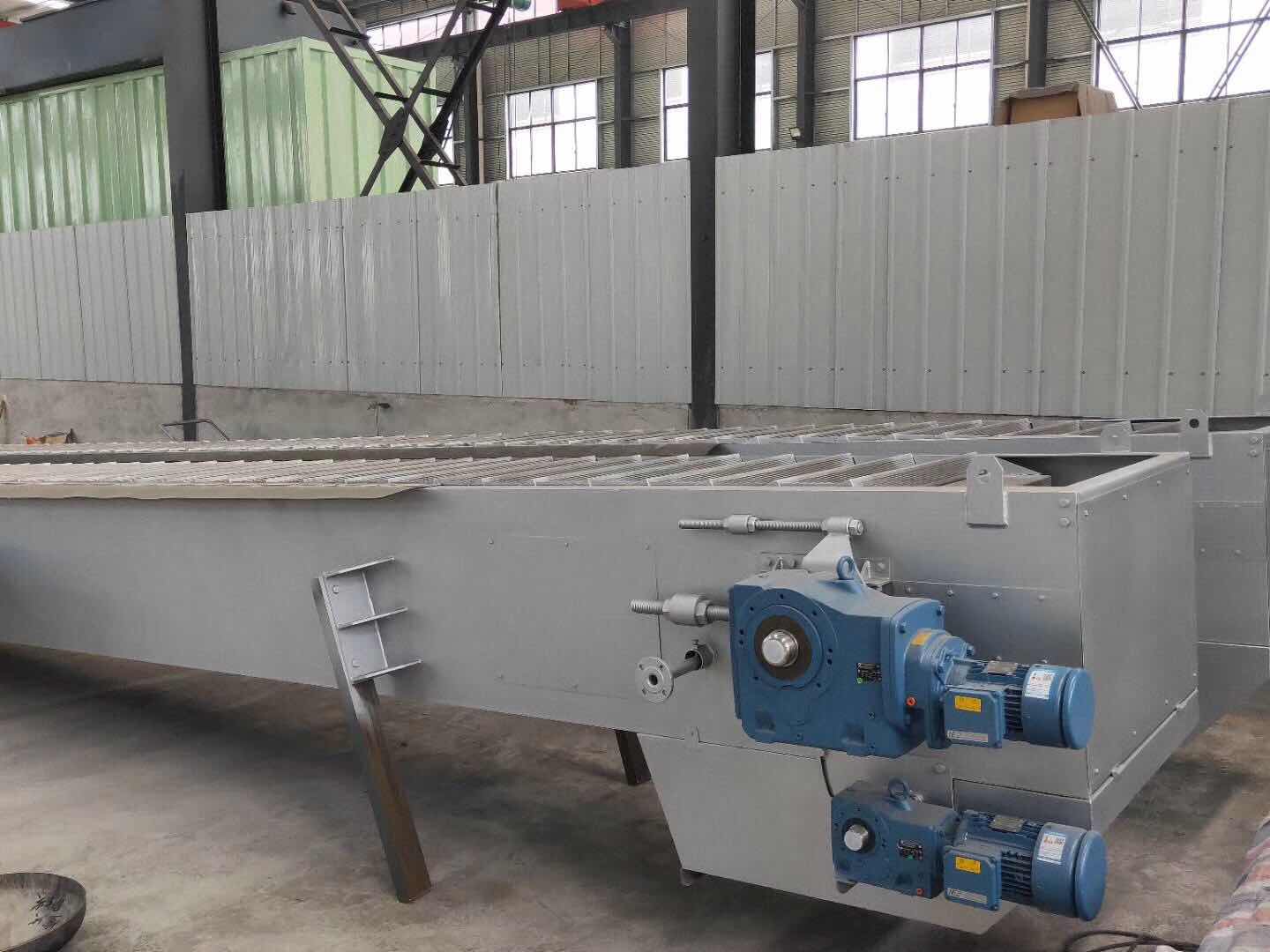

2。驱动系统

驱动链轮采用PA1010,具有优良的耐磨性和自润滑性,有较好的刚性、力学强度和介质稳定性,其耐酸碱、耐油性及耐寒性都非常好,保证了在污水环境中的使用。

导轨采用高分子聚乙烯材料,有很好的耐磨性和自润滑性。

3。网板系统

回转轮内套为尼龙注塑件,外套为提高耐磨性,采用挂胶处理.自于胶层具有很好的弹性.**延长了其使用寿命,同时保护了导轨表面。

 链扳为聚乙烯注塑件,结构设计独特,在网板回转过程中能很好的实现与导轨端面的密封,防止污物进入导轨造成滤后水污染和导轨磨损。

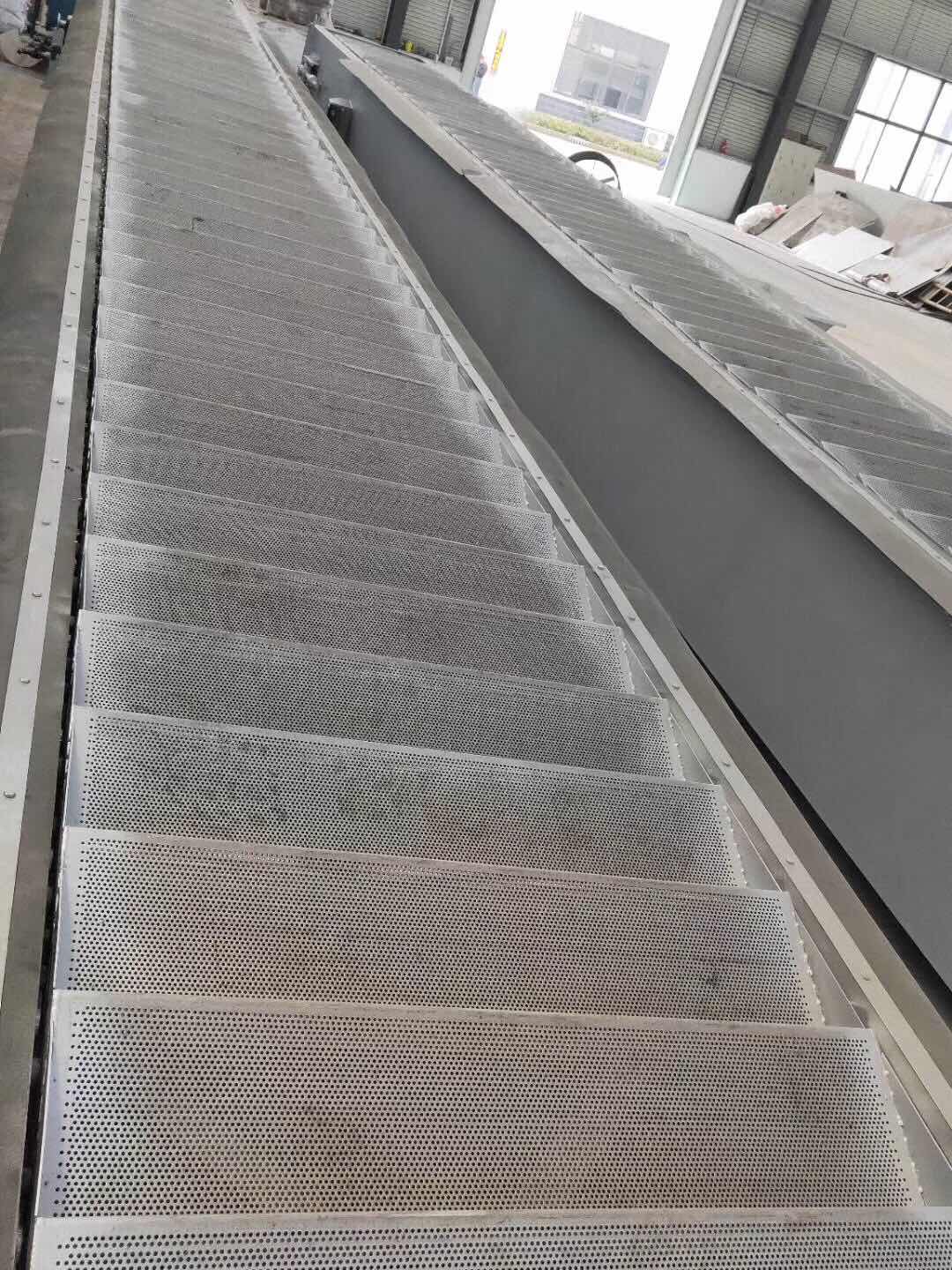

 网板是整个网板格栅的核心部件,采用非金属注塑件,减少了整机的重量,同时模块化设计有利于网板系统的安装与检修。




性能特点

1、去除率高,可有效去除毛发等纤维状物;

2、反冲洗水将截留在网板上的污物清除彻底,不会落入滤后水,避免二次污染;

3、网板采用非金属注塑件,耐磨损、耐腐蚀;

4、水下不设传动部件,无需维护,更便于检修及维护;

5、易磨损件完全标准化,更换方便,操作简单;

6、运转平稳,震动轻,噪音小。

技术参数

1、网板宽度(mm):800-3000

2、孔径(mm):1-6

3、功率(KW):1.5-4.0

4、适用池深(m):2-15

5、适用池宽(m):≥1.5

6、冲洗水压(bar):≥3.0

7、捕捉率:80-90%

8、单台处理量(万吨/天):4-15




规格参数表

参数型号

HJNJ-1000

HJNJ-1200

HJNJ-1500

HJNJ-2000

HJNJ-2500


滤网宽度

1000

1200

1500

2000

2500


安装角度

90°

网板节距

200mm

渠道深度

1~5m

网孔尺寸

1~6mm

过流速度

低于0.6m/s

滤网行走速度

3~5m/min

减速机功率

0.55~1.5kw

冲洗水压

不小于0.6Mpa

冲洗水量

12

14

17

22

27


注:此设备为非标制作,技术参数可根据用户要求定制设计
